产品描述

制造标准：微机控制扭转试验机是根据《JBT9370-1999扭转试验机技术条件》和《JJG269-2006扭转试验机检定规程》标准制造，本机型同事适用：ASTM(美标)、JIS(日标)、DIN（德标）、ISO(欧标)等国内外的一部分标准。

产品简介：

时代新科公司生产的微机控制扭转试验机结合国外 控制技术、精美的外观设计，高效率的传动系统、高性能电机、高精度的驱动器及精密导轨构成高性能主机，控制系统采用世界流行的高速PCI2.2标准并行总线设计，采用美国BB公司放大器，AD公司的高速模数转换器及CPLD构成数据采集系统，高精度负荷传感器构成测量系统。软件采用世界比较流行的C.NET高级语言编写升级简单快捷。

   试验机专业软件可实现自动求取峰值（Fmax）、屈服强度（Fe）、扭转角度（°）等数据和指标，计算机控制系统对试验过程的控制盒数据处理符合相应国家标准要求、试验报告多样化如曲线图、EXCEL、文本文件等方式。

   本机无污染、噪音低、效率高，具有较宽的调速范围。本机适用于各种金属、非金属及复合材料试样及工具等的力学性能指标的测试，完全复合国家相关标准的要求。

该机广泛应用于建筑建材、航空航天、工具、机械制造、电线电缆、橡胶塑料、汽车制造、减震系统等行业的材料检验分析，是科研院校、大专院校、工矿企业、技术监督、商检仲裁等部门的理想测试设备。

产品构成系统：

试验机主机：采用卧式结构，高精度导轨+滑块，刚性好，精度高

传动系统：由高性能电机及其配套驱动器、高效率减速系统等组成。

测力系统：由高精度扭矩传感器及AD芯片等组成。

安全保护装置：满量程过载保护、过流保护、过压保护等。

控制系统：试验力测量控制系统由高精度负荷传感器、测量放大器、A/D转换、稳压电源组成；角度测量控制系统由光电编码器、倍频整形电路、计数电路等组成。通过各种信号处理，实现计算机显示、控制及数据处理功能。

主要测试内容：

材料或零部件的扭转角度    材料或零部件的扭转扭矩       材料或零部件的曲线分析      材料或零部件的定次数试验     材料或零部件的定扭矩试验     材料或零部件的 扭矩、峰值    材料或零部件的破坏性试验       材料或零部件的合格性试验

技术参数：

试验机精度：0.5级

试验力：±200、300、500N·m

试验力分辨率：0.1N·m

扭转角度:±9999999°

扭转速度：0.01°-1000°/min

角度分辨率：0.01°

试验行程：300mm

试验力示值相对误差：＜±0.5%

试验力示值重复性误差：＜0.5%

转角示值相对误差：＜±0.5%

转角示值重复性误差：＜0.5%

软件功能：

自动显示	在试验过程中，实时显示试验力、峰值、试验状态
自动对应	在试验过程中角度、扭矩自动对应
自动运行	输入试验参数，可自动完成试验过程
自动计算	试验完成后，抗扭强度等可自动计算结果
自动存储	试验数据、曲线自动存储到电脑中
方便查询	点击查询按钮，可查询做过的多组实验数据
打印结果	试验结果可通过打印机打印出来
操作方便	汉字菜单式操作，直观明了
功能齐全	能够进行不同材料、零部件试验
闭环控制	开放式数据联接接口、扭矩、转角（或扭角）闭环控制等。
动态曲线	试验过程中能够显示出动态曲线图
破断判断	试样破损后，机器自动停止
保护功能	过载保护功能外，还有过流、过压等保护功能
条件存盘	试验控制数据和试样条件可制成模块，方便了批量试验的进行
自动变速	试验过程中扭转速度可按预先设定的程序自动变化。
过程实现	试验过程、测量、显示和分析等均由微机完成
批量试验	对相同参数的试样，一次设定后可顺次完成
曲线遍历	试验完成后，可对曲线进行再分析
曲线选择	可选择扭矩-时间、扭角-时间、扭矩-扭角等曲线进行显示和打印
试验报告	形成报表，并可打印及储存

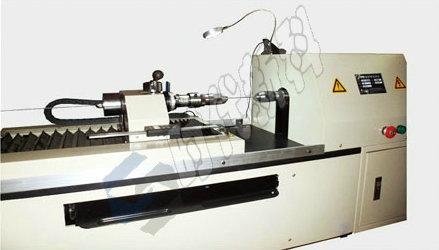

产品图片
